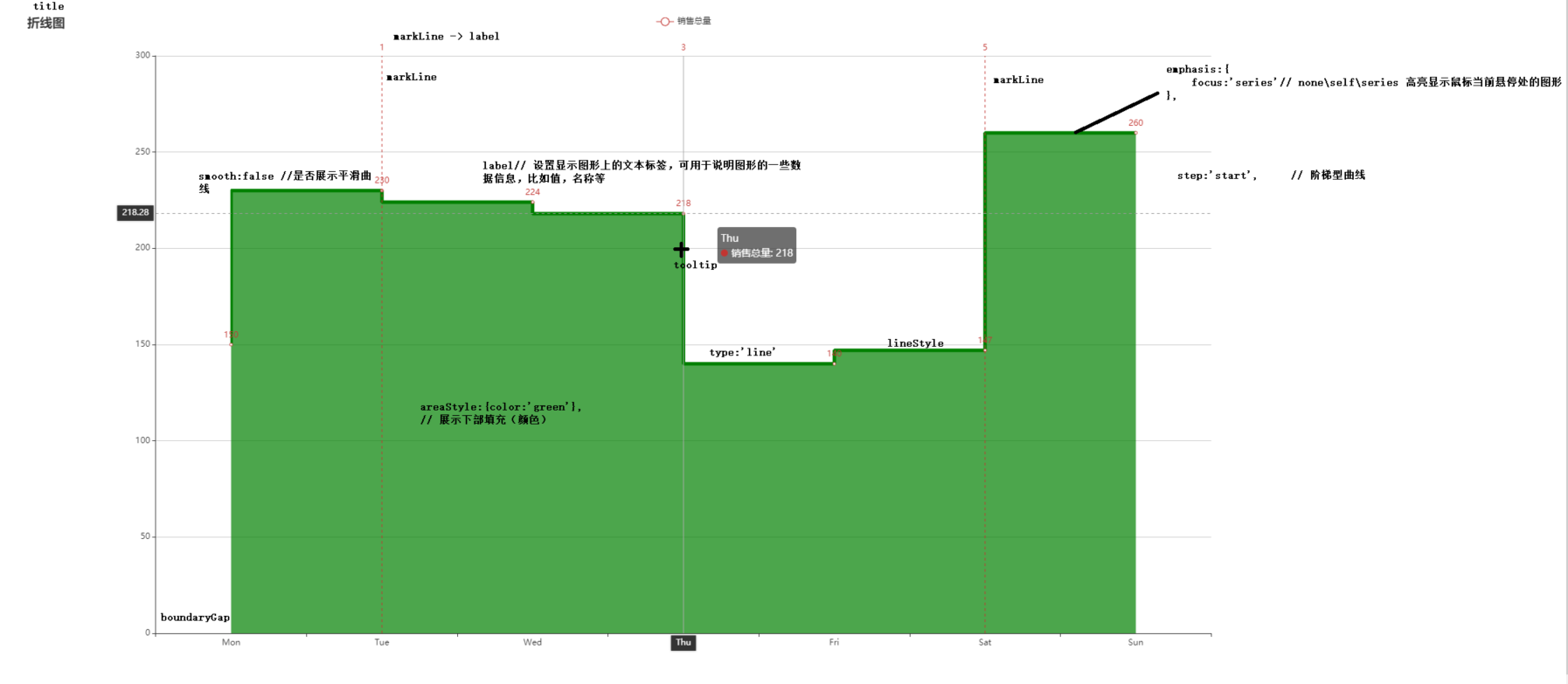

折线图的option属性参数配置是一个非常重要的技能，能够帮助我们更好地定制图表展示效果。以下是基于实际项目经验总结的一些常见option参数的应用效果和优化建议。

1. animation配置

• 默认值：true
• 功能：控制图表是否启动动画效果
• 常用值：false（无动画）
• 适用场景：为了避免图表加载时的性能消耗，设置了无动画渲染
• 效果表现：静默加载图表，页面响应更快

2. clip属性

• 默认值：true
• 功能：是否裁剪超出坐标系范围的图形部分
• 常用值：false（不裁剪）
• 适用场景：需要完整显示图表时设置
• 效果表现：图表不会被截断，适合需要展示全局数据的场景

3. title配置

• 默认值：无标题
• 功能：设置图表标题
• 示例值：

  title: {
    text: '折线图'
  }

• 效果表现：明确的图表标题有助于用户快速理解图表内容

4. grid配置

• 默认值：无网格线
• 子属性：
  • top/bottom/left/right：设置网格边距
  • containLabel：是否包含网格线标签
• 示例值：

  grid: {
    top: '5%',
    bottom: '4%',
    left: '4%',
    right: '4%',
    containLabel: true
  }

• 效果表现：添加了清晰的网格辅助线，使数据点位置更直观

5. tooltip配置

• 默认值：无工具提示
• 子属性：
  • trigger：触发方式（默认为axis）
  • axisPointer：轴线指针设置
• 示例值：

  tooltip: {
    trigger: 'axis',
    axisPointer: {
      type: 'cross'
    }
  }

• 效果表现：在鼠标悬停轴线上显示具体数值，提升数据交互体验

6. legend配置

• 默认值：显示图例
• 子属性：
  • show：是否显示图例
• 示例值：

  legend: {
    show: true
  }

• 效果表现：清晰的图例帮助用户快速识别不同系列数据

7. xAxis配置

• 默认值：无
• 子属性：
  • type：设置轴线类型（默认为category）
  • data：数据源
  • boundaryGap：是否取消轴线间距
  • axisTick：设置刻度
  • axisLine：设置轴线
  • axisLabel：设置轴线标签
• 示例值：

  xAxis: {
    type: 'category',
    data: ['2020Q1', '2020Q2', '2020Q3', '2020Q4'],
    boundaryGap: true,
    axisTick: {
      show: true,
      alignWithLabel: false
    },
    axisLine: {
      show: true
    },
    axisLabel: {
      rotate: 0,
      interval: 0
    }
  }

• 效果表现：清晰的分类轴线，刻度与标签对齐，数据点精准对齐

8. yAxis配置

• 默认值：无
• 子属性：
  • type：设置轴线类型（默认为value）
• 示例值：

  yAxis: {
    type: 'value'
  }

• 效果表现：默认显示数值轴，自动适配数据范围

9. series配置

• 默认值：无系列数据
• 子属性：
  • name：系列名称
  • type：设置系列类型（默认为line）
  • smooth：是否平滑曲线（默认true）
  • step：设置阶梯型曲线类型（默认start）
  • areaStyle：设置区域填充样式
  • emphasis：设置高亮效果
  • lineStyle：设置线条样式
  • markLine：设置标线
  • data：数据源
• 示例值：

  series: [{
    name: '销售总量',
    type: 'line',
    smooth: false,
    step: 'start',
    areaStyle: {
      color: 'green'
    },
    emphasis: {
      focus: 'series'
    },
    lineStyle: {
      color: 'green',
      width: 5
    },
    markLine: {
      symbol: ['none', 'none'],
      label: {
        show: true
      },
      data: [1, 3, 5, 7, 9]
    },
    data: [1, 2, 3, 4, 5]
  }]

• 效果表现：平滑或粗略的折线图，区域填充，标线高亮，颜色和样式可定制

总结

通过合理配置option参数，我们可以根据实际需求调整折线图的外观和交互体验。从简单的布局优化到复杂的视觉效果调整，每一个参数都有其重要作用。在实际项目中，可以根据数据特点和展示需求，灵活设置这些参数，打造出最佳符合需求的折线图。
